12kV SF6絕緣三工位負荷開關-熔斷器組合電器

用彈簧操作機構

1.概述

YSJGR-12/125-31.5型操作機構是額定電壓12kV，頻率50Hz SF6絕緣環網柜三工位負荷開關-熔斷器組合電器的配套設備（簡稱操作機構）。該操作機構具有體積小、性能穩定、壽命長、安裝使用方便和適用性強等特點。

該操作機構符合我國國家標準GB/T16926-2009《高壓交流負荷開關-熔斷器組合電器》的相關要求。

2. 引用標準

GB/T1985-2014  《高壓交流隔離開關和接地開關》

GB/T3804-2017  《3.6kV~40.5kV高壓交流負荷開關》

GB/T3906-2020  《3.6～40.5kV交流金屬封閉開關設備和控制設備》

GB/T16927-2011 《高電壓試驗技術 第1部分：一般定義及試驗要求》

DL/T404-2018   《3.6kV～40.5kV交流金屬封閉開關設備和控制設備》

DL/T791-2001    《戶內交流充氣式開關柜選用導則》

國網、南網的訂貨規范

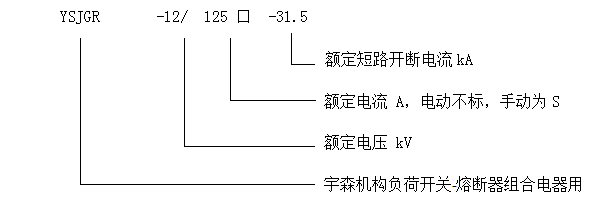

 3. 操作機構型號的組成及含義

4.使用環境條件

      a. 周圍空氣溫度不超過40℃，且在24h內測得的平均值不超過35℃。最低周圍空氣溫度-15℃。

b.  海拔不超過1000m。

       c. 周圍空氣沒有明顯地受到塵埃、煙、腐蝕性和/或可燃性氣體、蒸汽或鹽霧的污染。

d. 濕度

日平均值不大于95%；月平均值不大于90%。

          水蒸氣壓：日平均值不大于2.2kPa；月平均值不大于1.8kPa。

e.  地震：地震烈度不超過8度。

注： 超出以上正常的使用環境條件的要求，由用戶和本公司協商。

5 額定參數和聯鎖功能

5.1 操作機構配三工位負荷開關-熔斷器組合電器的技術參數及特性參數見表1

表1

5.2.具有可靠的機械聯鎖以防止誤操作。

a)只有下門關閉、三工位負荷開關在“分閘”位置、熔斷器熔斷指示復位，才能操作到“合閘”位置。

b)只有當三工位負荷開關處于“分閘”位置，才能操作到“接地”位置。

6.外形尺寸(單位：mm)

6.1機構：門鎖橫撥獨立結構

6.2機構：門鎖提拉互聯結構

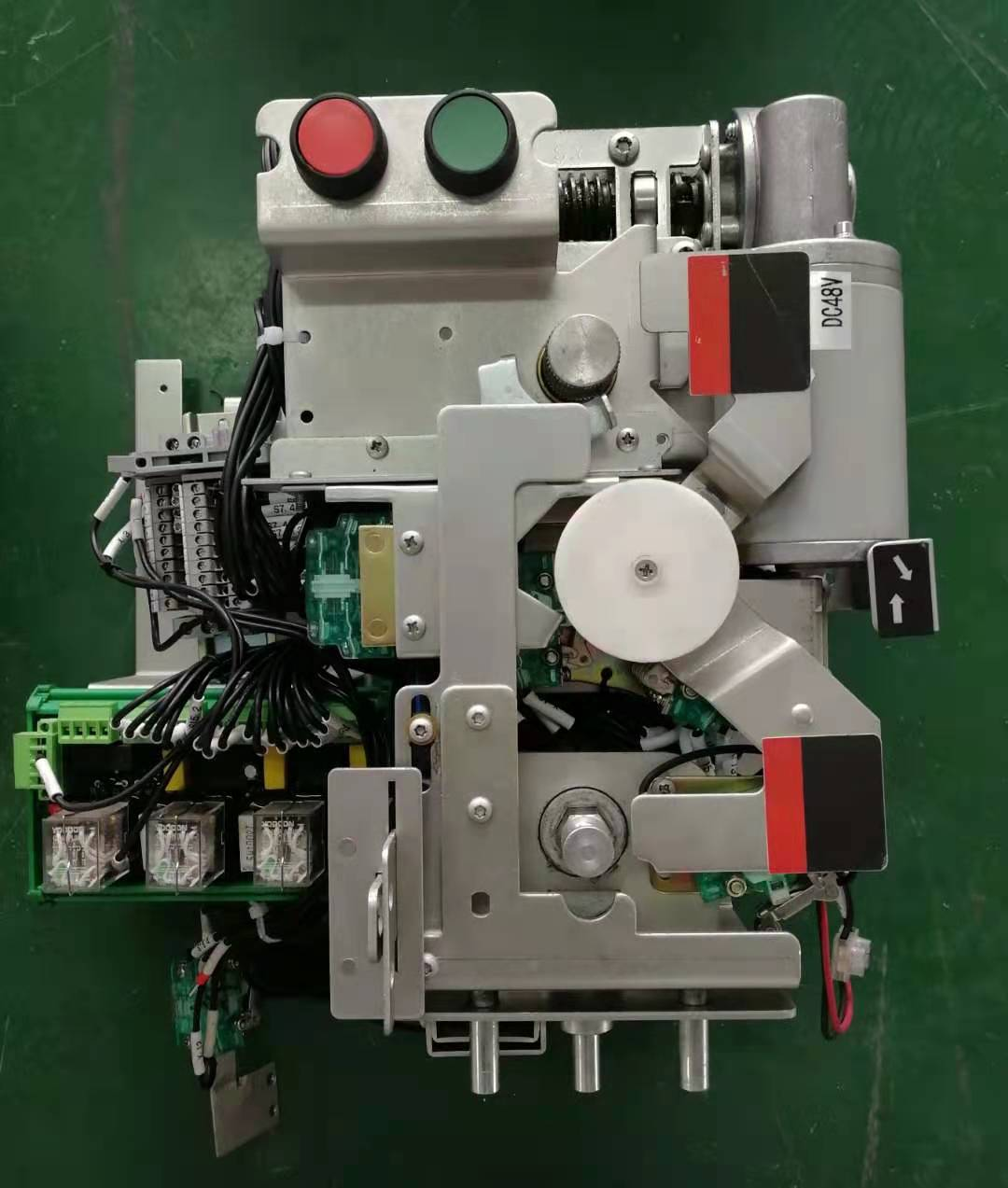

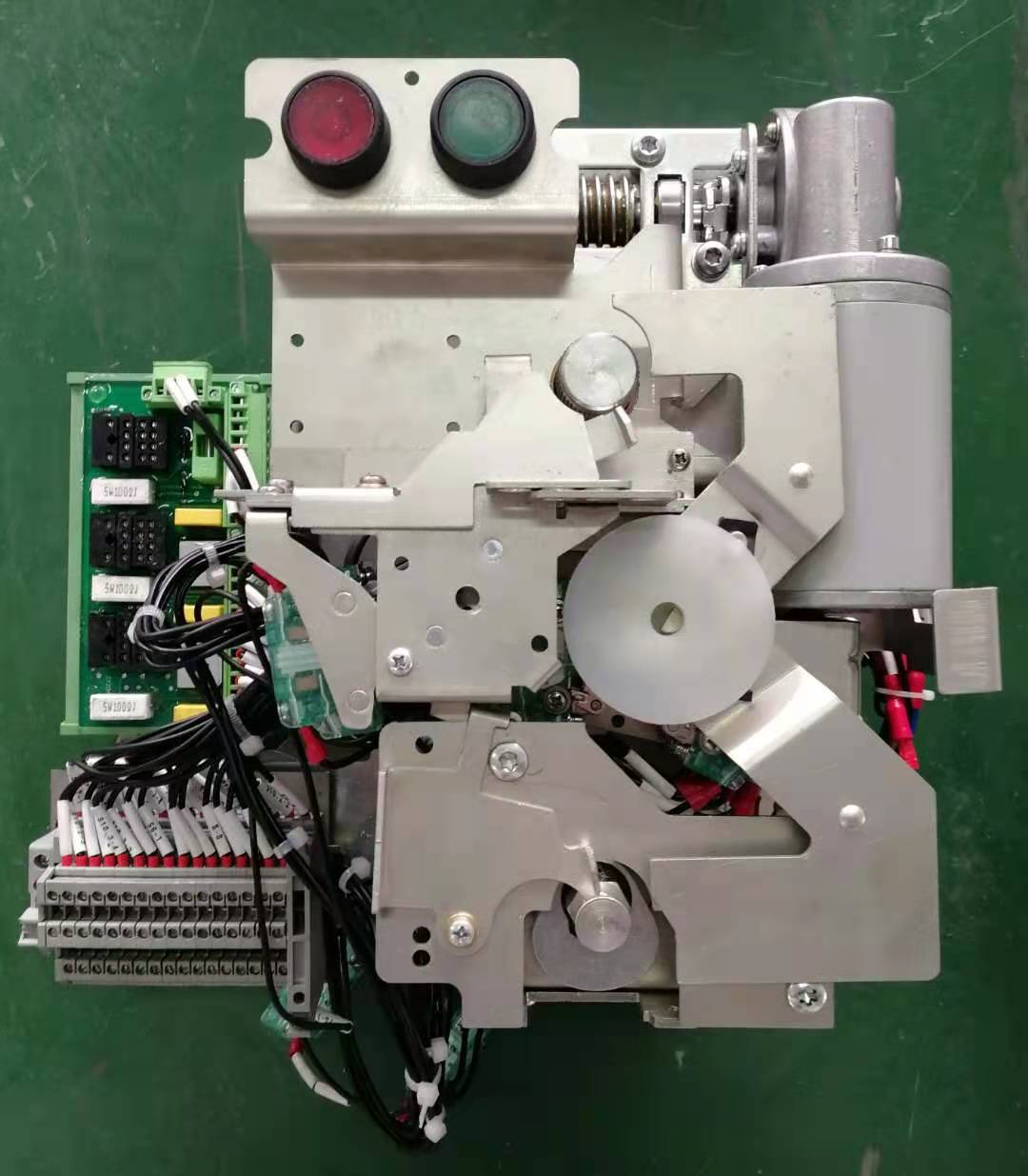

7.主結構及零件名稱

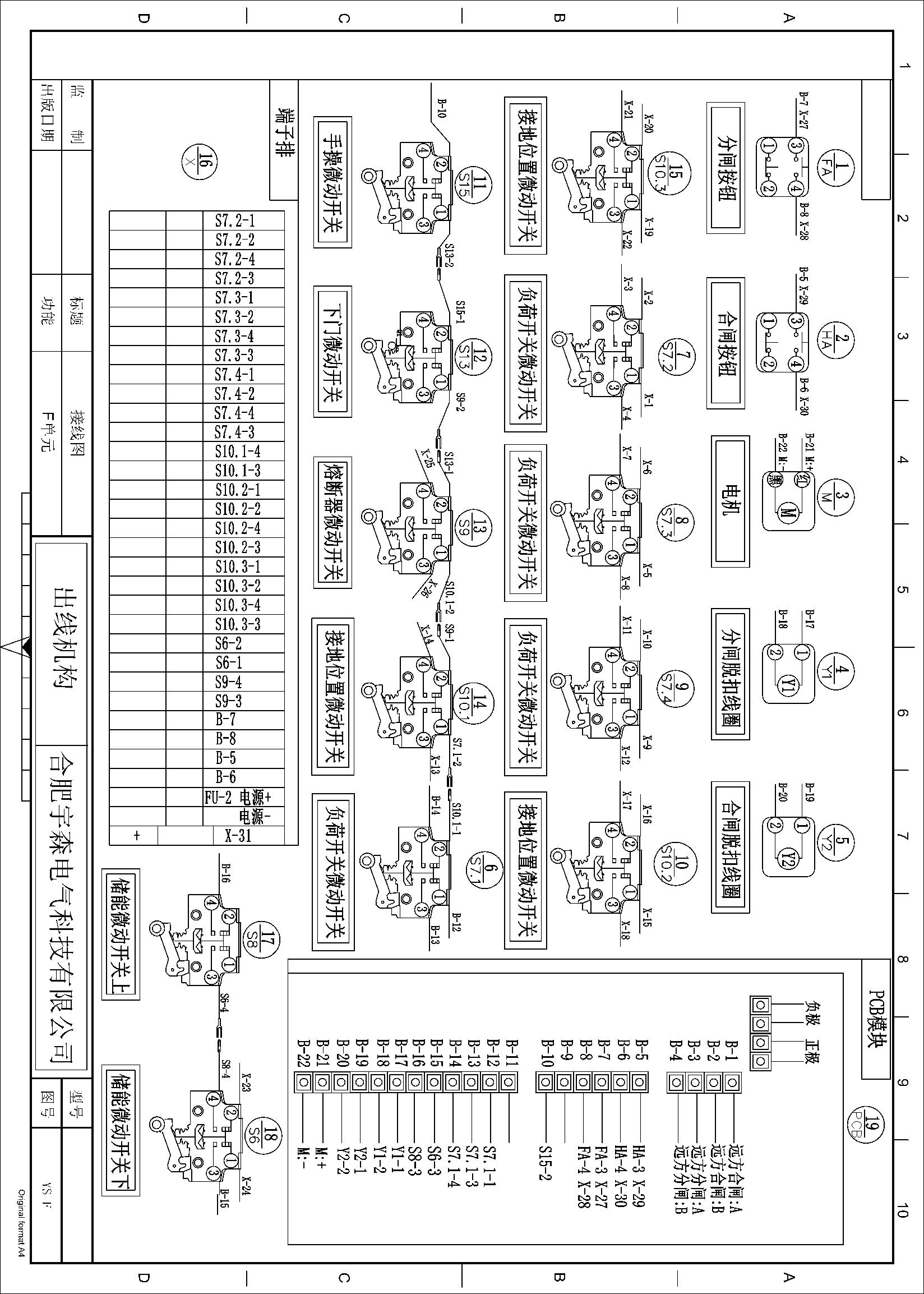

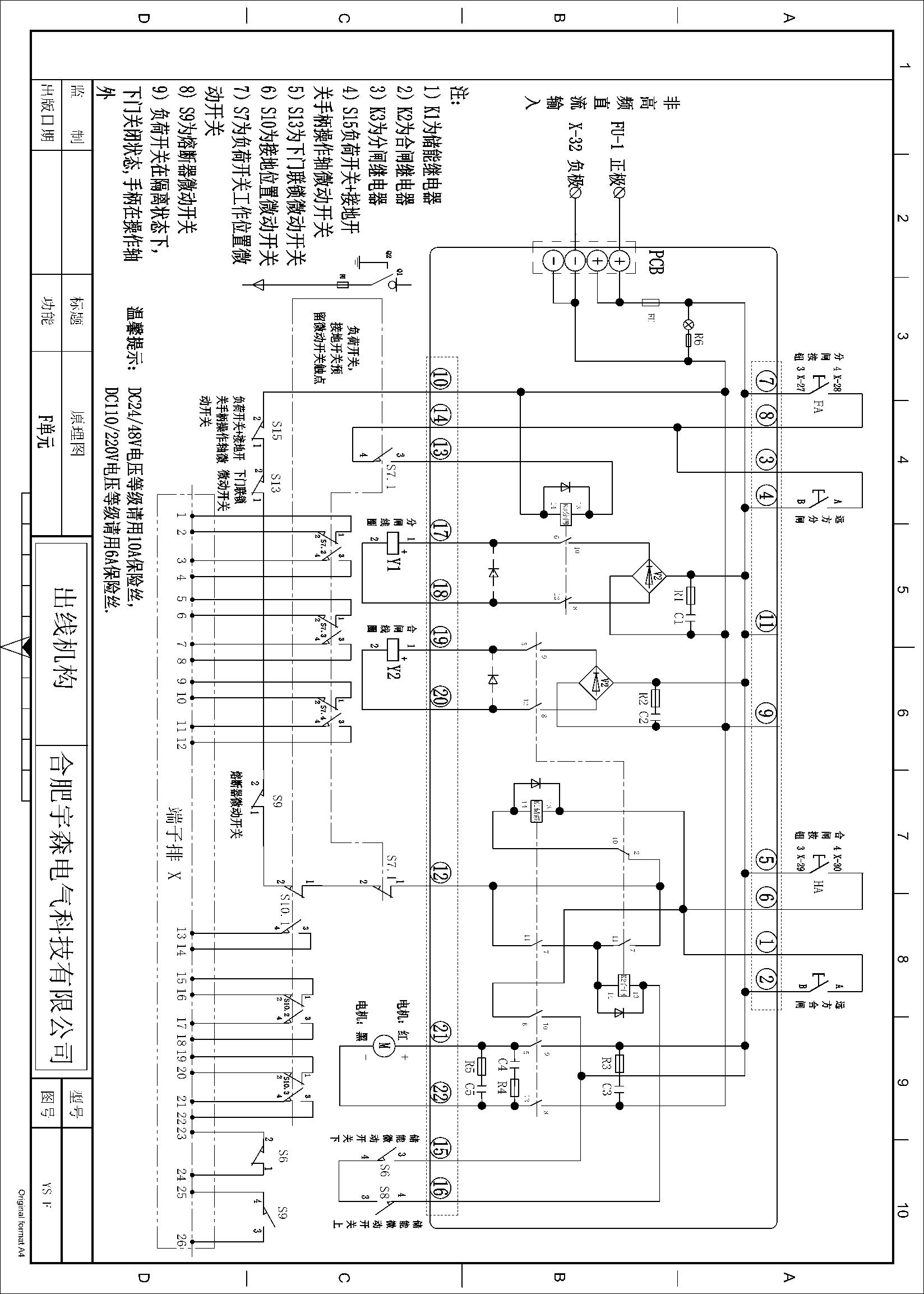

8 原理圖與接線圖
