12kV SF6絕緣真空斷路器用彈簧操作機構

1.概述

  YSJGV-12/630-25型操作機構是額定電壓12kV，頻率50Hz SF6絕緣真空斷路器柜真空斷路器的配套設備（簡稱操作機構）。該操作機構采用拉伸儲能彈簧控制真空斷路器的合閘操作、壓縮分閘彈簧控制真空斷路器的分閘。該操作機構具有體積小、性能穩定、壽命長、安裝使用方便和適用性強等特點。

      該操作機構符合我國國家標準GB/T1984-2014  《高壓交流斷路器》和相關要求。

2. 引用標準

GB/T3906-2020 《3.6～40.5kV交流金屬封閉開關設備和控制設備》

GB/T16927-2011《高電壓試驗技術 第1部分：一般定義及試驗要求》

DL/T403-2016  《高壓交流真空斷路器》

DL/T404-2018    《3.6kV～40.5kV交流金屬封閉開關設備和控制設備》

DL/T791-2001    《戶內交流充氣式開關柜選用導則》

國網、南網的訂貨規范

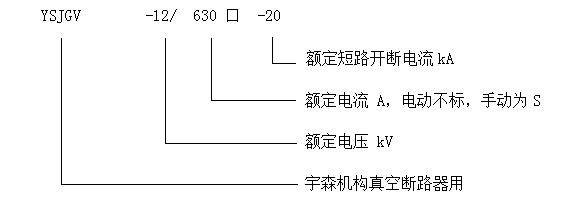

 3. 操作機構型號的組成及含義

4.使用環境條件

      a. 周圍空氣溫度不超過40℃，且在24h內測得的平均值不超過35℃。最低周圍空氣溫度-15℃。

b.  海拔不超過1000m。

       c. 周圍空氣沒有明顯地受到塵埃、煙、腐蝕性和/或可燃性氣體、蒸汽或鹽霧的污染。

d. 濕度

日平均值不大于95%；月平均值不大于90%。

          水蒸氣壓：日平均值不大于2.2kPa；月平均值不大于1.8kPa。

e. 地震：地震烈度不超過8度。

注： 超出以上正常的使用環境條件的要求，由用戶和本公司協商。

5 額定參數和聯鎖功能

5.1操作機構配真空斷路器的技術參數及特性參數見表1

表1

5.2功能

真空斷路器的操作機構與下隔離開關操作機構之間具有可靠的機械聯鎖

a.三工位隔離開關只有在“合閘”位置，才能操作真空斷路器到“合閘”位置。

b.只有真空斷路器處于“分閘”位置，才能操作三工位隔離開關合、分閘。

c.真空斷路器處于“合閘”位置，不能再操作合閘。

6外形尺寸 （單位：mm）

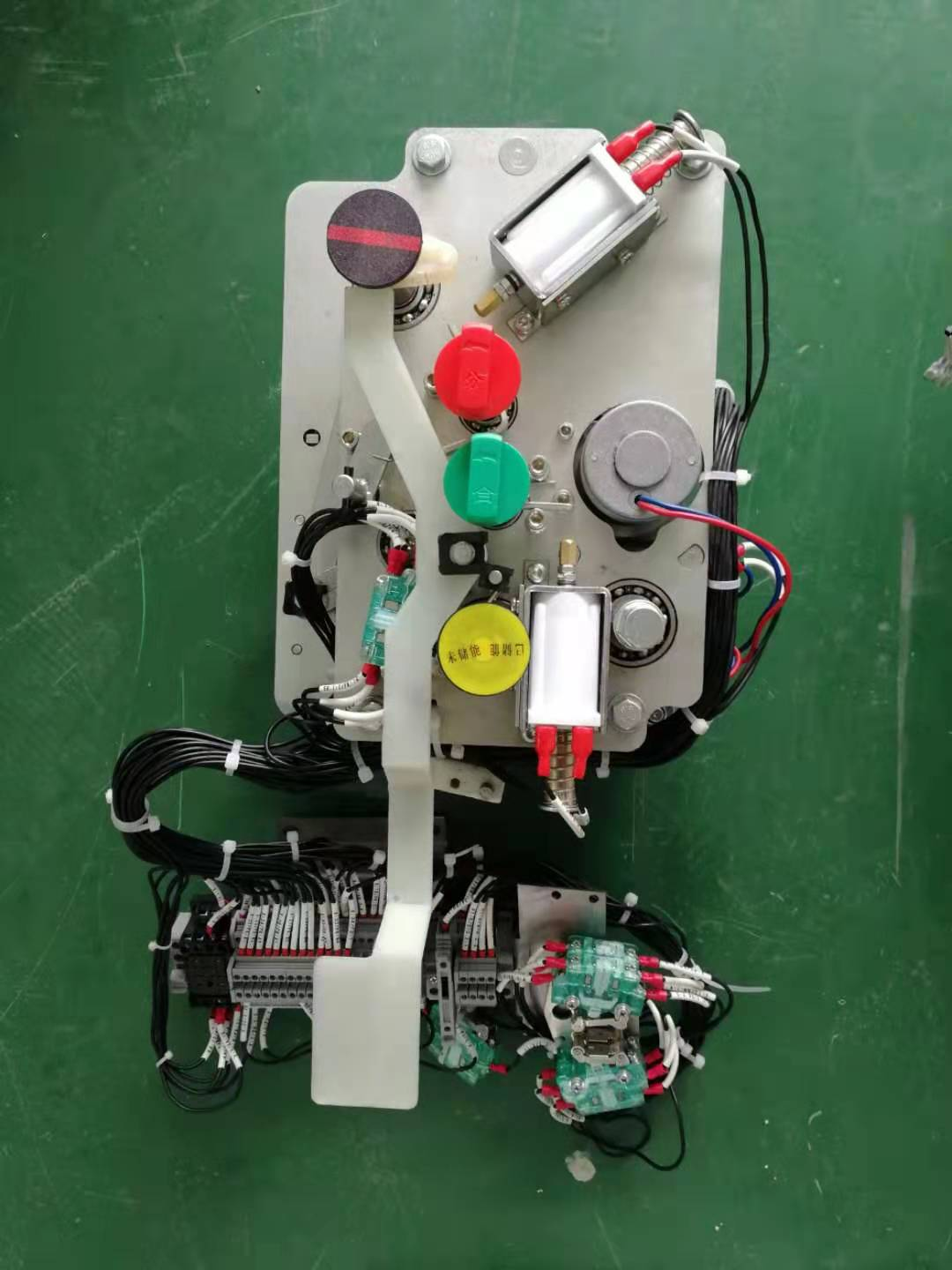

6.1旋鈕型機構

1.合閘指示和主軸孔位  2.分閘旋鈕  3.合閘旋鈕  4.儲能指示  5.操作軸

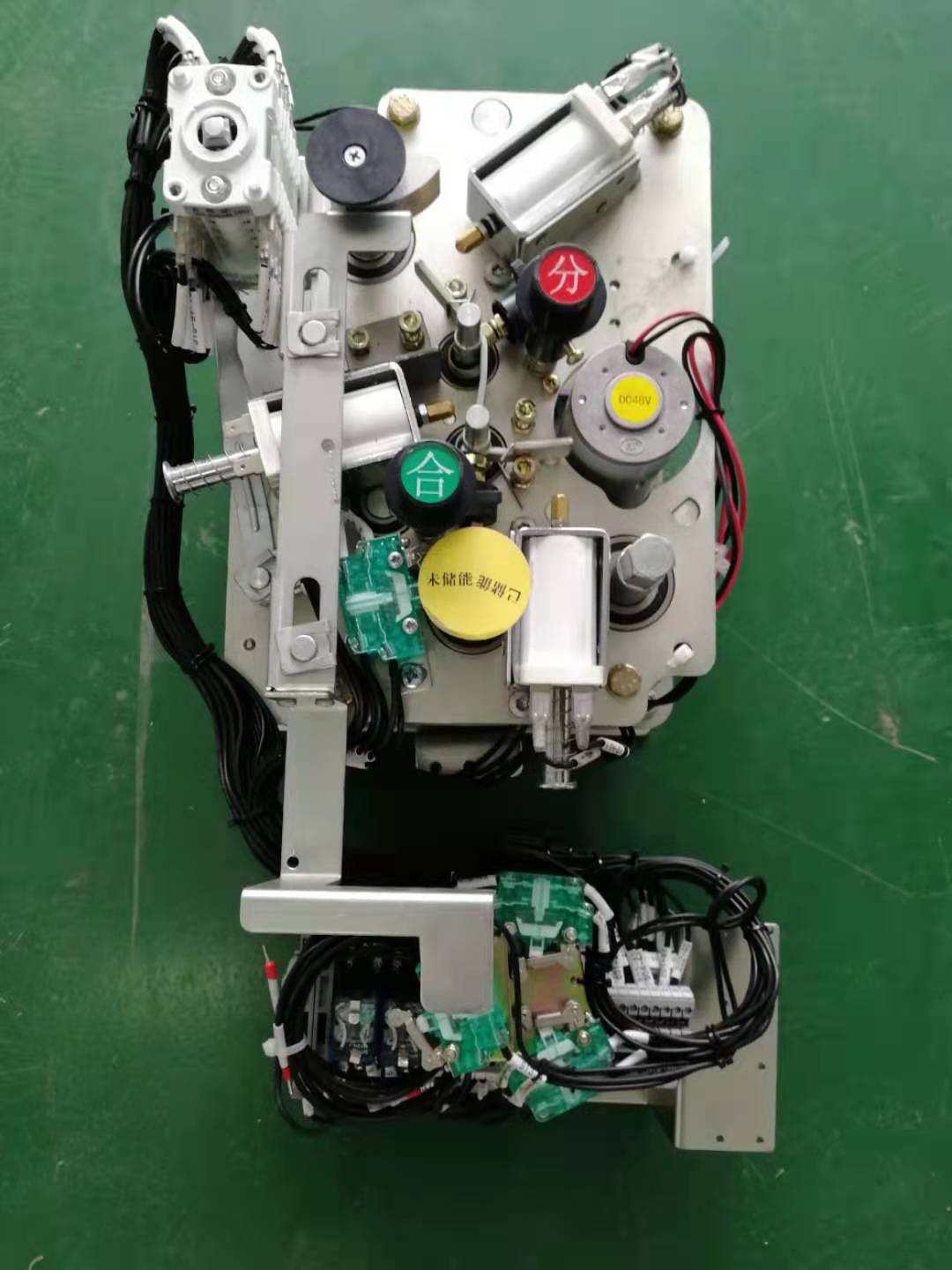

6.2按鈕型機構

1. 合閘指示和主軸孔位  2.分閘旋鈕  3.合閘旋鈕  4.儲能指示  5.操作軸

7. 機構安裝及面板開孔相關尺寸簡圖

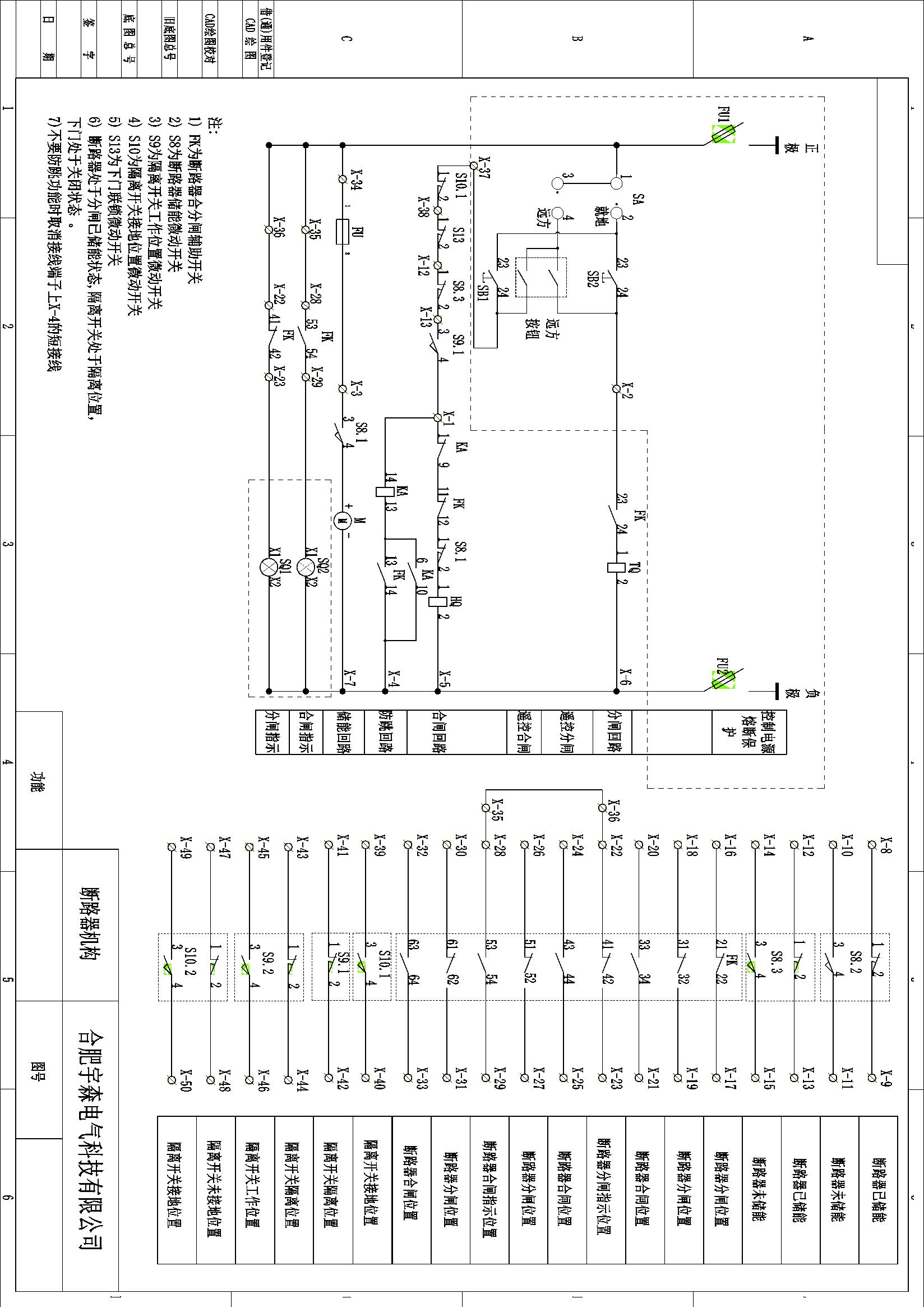

8. 原理圖與接線圖。
